Переходник Jack Usb
Некоторые устройства, в основном плееры, не оборудованы гнездом mini-USB — вместо него используется гнездо для наушников TRRS. Понятное дело, для подключения такого устройства к компьютеру нужен особый переходник: «Джек»—USB. Ниже приведены схемы этого переходника для следующих устройств:
Apple iPod Shuffle (2G/3G); BBK X9M mp3; Canyon CNS-MP1G mp3; Cowon E2; Digma MP600 mp3; Digma P1 mp3; DNS mp3; Ergo; Hyun Won mp3; iRiver S7, S10, B20, E10, E100; Ixtone; MC326F mp3; MPIO FL300 mp3; Nexx mp3; NU Dolphin Swimmer mp3; Qumo MobyQuby; Qumo SportsWatch; Samsung YP-F1 mp3.

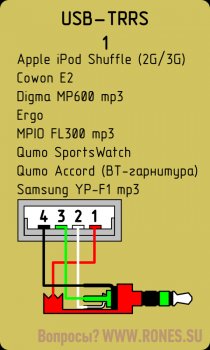

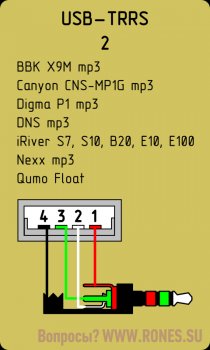

Таких переходников насчитывается аж четыре вида. Схемы переходников приведены ниже.
Смежные статьи:
Распиновка USB 2.0
Распиновка TRRS «Джек»
Все статьи по темам:
«Аудио»
«USB»
«Гаджеты»
Ко мне в руки попала сувенирная колонка (спикер) в виде птицы из Angry Birds. У неё всего одно гнездо — mini-USB-BF, но оно не предназначено для передачи данных! Через него на колонку подаётся аудиосигнал, через него же осуществляется заряд аккумулятора. В комплекте идёт Y-образный кабель: на одном конце штекер mini-USB-BM, на других концах — аудиштекер TRS и штекер USB-AM. В этой схеме цвета проводов указаны условно.
Распиновка аналогичного кабеля для радиоприёмника teXet TR-3001 появилась здесь благодаря нашему читателю. Не смотря на наличие штекеров USB, этот переходник также служит не для передачи данных, а лишь для зарядки встроенного аккумулятора и для подключения к радиоприёмнику источника звука.
