Usb Аудио Адаптер

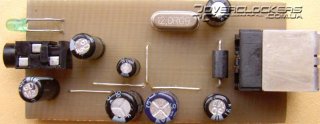

Но такое устройство не являлось законченным и требовало внешний усилитель, да и наушники нормально раскачать не могло. Позже была заменена материнская плата на другую, с нормальным HAD-кодеком и хорошей разводкой платы. Аудиотракт был лишен посторонних шумов и шорохов, да и качество выходного сигнала было не хуже чем у РСМ2702. И, наверное, этих строк не было, ели бы мне на глаза не попался такой вот ящичек:

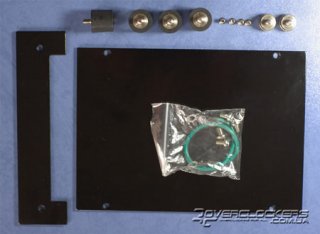

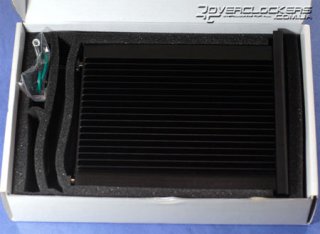

Это система пассивного охлаждения для HDD, но для меня, в первую очередь, это шикарный корпус для радиоаппаратуры. Я сразу понял, что в нем будет что-то собрано, например, звуковая карта с усилителем, благо с охлаждением проблем не должно быть. Много думал над схемотехникой девайса. С одной стороны хотелось высокого качества, а с другой - не хотелось платить больше чем стоят готовые звуковые платы от Creative. Основной вопрос возник по LPF и усилителю для наушников, ведь высококачественные комплектующие для этих целей могут стоить столько же, как сама РСМ2702, а то и больше. Например, цена на высококачественные операционные усилители для LPF - ОРА2132 и OPA627, стоят порядка 10 и 35 долларов соответственно. Микросхемы усилителя для наушников - AD815 или TPA6120, я вовсе не нашел в прайсах, причем, цены на них тоже не маленькие.
Но худа без добра не бывает и я нашел в Сети схему простого и качественного LPF на транзисторах, автор которой утверждал о приличном звучании, даже не хуже дорогих операционных усилителей.
Решил попробовать. В качестве усилителя для наушников поставил микросхему LM1876 - младшую двухканальную «сестру» легендарной LM3886 с таким же звучанием но меньшей мощностью. Данная микросхема позволяет, увеличив коэффициент усиления, подключать колонки.
Получилась вот такая схема - USB-DAC_PCM2702_Sch.pdf, чертеж печатной платы - USB-DAC_PCM2702_Pcb.pdf в зеркальном отображении для переноса изображения лазерно-утюжным методом на медную фольгу, так называемый ЛУТ (подробней можно почитать в Интернете), чертеж расположения элементов и перемычек на плате, а также схема подключения регулятора громкости - USB-DAC_PCM2702.pdf.
В собранном виде плата выглядит так:
Немного расскажу, как это все работает, если вдруг найдутся желающие собрать подобный агрегат. Схема включения PCM2702 стандартная - LPF представляет собой фильтр Саллена-Кея, ФНЧ второго порядка с единичным усилением, поскольку активный элемент работает как повторитель, то без проблем можно использовать эмиттерный или истоковый повторитель. Тут уже есть поле для экспериментов.
Можно подобрать тип транзисторов, который больше нравится по звуку – я, тестируя из того что было в наличии, остановился на КТ3102Е в металлическом корпусе (VT3, VT4 – смотрите схему USB-DAC_PCM2702_Sch). Элементы фильтра больше всего влияют на звук, особенно конденсаторы С25, С26, С31, С32. Знатоки этого дела рекомендуют ставить пленочные конденсаторы WIMA FKP2, фольговый полистирол FSC или советские ПМ. Но в наличии не нашлось ничего нормального и пришлось ставить то, что было, а уже потом я поменял на лучшее. На плате предусмотрены контактные площадки, как под выводные, так и SMD конденсаторы. Резисторы R9, R10, R11, R12 нужны попарно идентичные, для чего берем резисторы с точностью 1% или подбираем пары с помощью мультиметра. Я подбирал из нескольких десятков резисторов с точностью 5%, так как не было времени ждать, пока привезут с точностью 1%. Номиналы резисторов и конденсаторов можно подбирать по звучанию, как больше вам нравится, но единственное условие - пара должна быть одинаковой, чтобы каждый канал не пел по-своему.
В схеме предусмотрено отключение аналогового питания PCM2702 и выхода фильтра от разъемов Х5, Х6 если не подключен USB кабель к разъему Х1. Это сделано для того, чтобы низкое выходное сопротивление фильтра не мешало сигналу подаваемому на эти разъемы при использовании устройства как усилителя для наушников. При подключении аналоговое питание ЦАП подается через транзистор VT2, которым управляет транзистор VT1, если есть напряжение на разъеме USB, то оба транзистора открыты.
Выходы фильтров подключаются к разъемам на задней панели через реле К1, которое тоже управляется питанием с USB. Реле я использовал V23079-A1001-B301 фирмы AXICOM. Если нет подобного реле, то вместо него можно поставить обычный переключатель с двумя контактными группами. Вместо транзистора VT2 тоже можно поставить переключатель, а все элементы, отвечающие за коммутацию питания, впаивать не потребуется, только желательно через тот же переключатель коммутировать и само питание USB.
Питается усилитель и аналоговая часть от внешнего источника питания напряжением 12-15 В и 0, 5 А переменного тока, подключаемого через разъем Х2 на задней панели.
Сам источник питания был сделан с обычного стабилизированного БП на 12 В 0, 5 А путем выбрасывания всего лишнего.
В усилителе также нужно подбирать попарно резисторы R15-R18, которыми задается коэффициент усиления (левый канал Кул = R17/R15, Куп = R18/R16). Если не планируется использование наушников то можно подключать динамики, тогда нужно уменьшить сопротивление резисторов R15, R16 до 4, 7-10 кОм, можно еще немного увеличить сопротивление R17, R18. Таким образом, можно будет получить номинальную выходную мощность около 2 х 5 Вт. Если запитать микросхему D6 напряжением +/- 20...25 В, которое берется сразу после выпрямителя с конденсаторов С6, С7 можно получить максимальную выходную мощность 2 х 18 Вт, но для этого нужно будет поставить диоды VD2, VD3 на ток не меньше 3А, заменить предохранитель F2 на ток не меньше 3А, увеличить емкость конденсатов С6, С7 в два раза и использовать трансформатор в блоке питания большей мощности, примерно 16 В 4 А переменного тока.
