Очень часто пользователи аудио-видео аппаратуры становятся перед выбором покупать или сделать самому тот или иной переходник для видеосигналов различных типов (VGA RCA, S-Video VGA и др), либо просто удлинитель того или иного видеокабеля. Оригинальные длинные кабели от ведущих производителей стоят честно говоря очень дорого, однако в некоторых случаях подобные задачи можно решить собственноручно.
Рассмотрим, что же из себя представляет переходник VGA RCA. Это переходник из RCA разъемов (тюльпанов) компонентного аналогового видеовыхода в компонентный VGA разъем типа D-Sub 15 pin. Данный переходник VGA RCA может использоваться для подключения, например, того же DVD проигрывателя или спутникового тюнера с аналоговым компонентным видеовыходом (Y, Pr, Pb) к мультимедийному проектору, на борту которого имеется только компонентный VGA видеовход типа D-Sub 15 pin и отсутствует 3 RCA видеовход (Y, Pr, Pb).
Обусловлено это тем, что зачастую в портативных проекторах реализована способность автоматически определять на разъеме VGA присутствие компонентного видеосигнала (Y, Pr, Pb).
Идея заключается в использовании компьютерного кабеля типа «витая пара» CAT5 или CAT5e для передачи видеосигнала. Использование витой пары позволяет передавать видеосигнал на расстояние до 50 метров без потери качества.
Итак, покупаем 3 разъема RCA (папа), разъем D-Sub 15 pin (штекер) и витую пару. Экранированные разновидности витой пары (STP) конечно лучше, чем неэкранированные (UTP), однако и менее распространены. Поэтому я использовал именно UTP и минусов не ощутил (длина кабеля составила всего 10м, поэтому для большего расстояния используйте STP).
Приведу сразу распиновку разъема D-Sub 15 pin для нашего случая.
1 — R-Y (Pr) — Red (красный)
2 — Y — Green (зеленый)
3 — B-Y (Pb) — Blue (синий)
4 — Ground — Brown (не используется)
5 — Ground — Brown/Wht — (не используется)
6 — Ground R-Y (Pr) — Red/White (земля красного)
7 — Ground Y — Green/White (земля зеленого)
8 — Ground B-Y (Pb) — Blue/White (земля синего)
9 — Не используется
10 — Ground (земля — Не используется)
11 — Не используется
12 — DDC DAT (обнаружение устройства) — не используется
13 — Horizontal Synchronization — Горизонтальная синхронизация (в данном случае не используется)
14 — Vertical Synchronization — Вертикальная синхронизация (в данном случае не используется)
15 — DDC Clock — в данном случае не используется
Таким образом, переходник VGA RCA требут 6 пинов из 15.

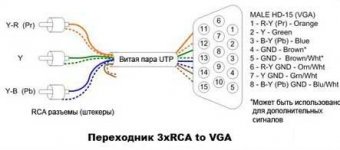

Осуществляем распайку контактов и разъемов согласно приведенной схеме:
