Переходник Lan Usb

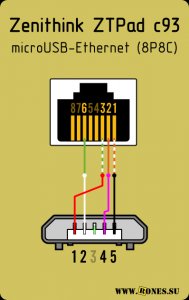

Переходник с micro-USB на RJ-45 (8p8c) используется для подключения некоторых планшетов (например, Zenithink ZTPad c93) для подключения их к проводной сети (LAN). Конечно же, стандартное гнездо 8p8c (в просторечии — RJ-45), как в сетевой карте, слишком велико, чтоб его можно было разместить в тщедушном теле планшета. Вместо него используется гнездо micro-USB. Соответственно, для подключения патч-корда к такому планшету требуется переходник micro-USB-BM—>гнездо-8p8c. Ниже привожу схему этого переходника. Большое спасибо Наталье за предоставленную распиновку.
Если для изготовления переходника используется micro-USB от дата-кабеля, штекер придётся вскрывать, чтоб подобраться к контакту 4, который в стандартном кабеле не задействован.
Гнездо 8p8c и штекер micro-USB изображены на схеме с лицевой стороны.
