Разъёмы Видеокарт
Большинство нынешних видео карт на основе NVIDIA имеют разъем цифрового видеоинтерфейса (DVI) для подключения ЖК-монитора с плоской панелью, либо проектора к карте. Разъём DVI обычно белого цвета (в отличие от разъёма VGA, окрашенного в синий цвет). Для каждой видеокарты с разъёмом DVI количество контактов и их расположение могут быть разными в зависимости от типа разъёма DVI используемого на данной видеокарте. На данный момент существуют два основных вида разъёмов DVI, DVI-I (Figure 1) и DVI-D (Figure 2).

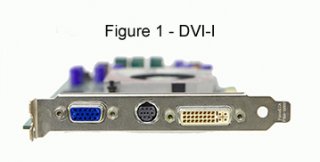

Через разъём DVI-D с видеокарты высылается только цифровой сигнал, в то время как разъём DVI-I, который носит и цифровой и аналоговый сигнал, может выслать цифровой сигнал (для цифровых дисплеев, таких как плоскопанельные ЖК-мониторы), а так же аналоговый сигнал (для старых дисплеев, таких как ЭЛТ-монитор) используя DVI-VGA адаптер указанный ниже. Видеокарта на первом рисунке, изображает разъём DVI-I, и имеет больше контактов чем разъём DVI-D на рисунке номер 2.
Дополнительные контакты на разъёме DVI-I отвечают за передачу сигнала в аналоговом формате, который отсутствует у разъёма DVI-D.

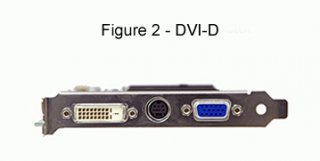

Видеокарты на основе NVIDIA, которые имеют разъём DVI-I, полностью совместимы с ЖК-мониторами с плоской панелью, которыe по умолчанию имеют кабель DVI-D. Кабель DVI-D будет считывать только цифровой сигнал посланный разъёмом DVI-I с видеокарты и проигнорирует аналоговый сигнал. Если ваша видеокарта на основе NVIDIA имеет два разъёма (например VGA + DVI), это не означает что она обязательно будет поддерживать два монитора одновременно. Некоторые карты на основе NVIDIA будут выглядеть как та, что на рисунке номер 2, у которой присутствует разъём DVI-D, а также разъём VGA. Данныe видеокарты обычно могут поддерживать всего один монитор, а не два. Причина по которой были встроены два разных типа разъемов состоит в том, чтобы позволить подключить либо аналоговый, либо цифровой дисплей к вашему компьютеру.
